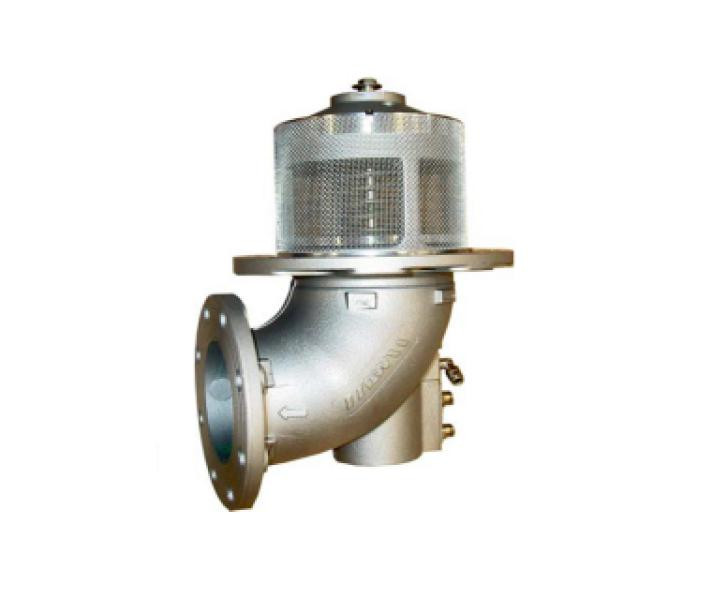

Пневматичний донний клапан 4" для бензовозів (DN100) Нерж Алюміній Нерж Алюміній (1227023221)

КОРОТКА ІНФОРМАЦІЯ:

Відповідність стандарту:Разділювальна канавкаTTMA и NTTC DOT 406.• CEN• Флянці стандарта TW01

Матеріал виготовлення:Нерж/Алюміній/Литий корпус

Основні технічні характеристики:Підключення: флянець Максимальний потік: 2500 л/хв Робочий тиск: 3-5 Бар (максимально допустимий тиск 15 Бар) Рабоча температура -15 +65З'єднання: флянець 4” TTMA Схема підключення загальна

Речовини з якими використовується:Сумісні:Бензин, Моторне паливо, Керосин (гас), Дизель Не сумісні:азотна кислота перхлорати перекисісильні окислювачі

ТЕХНІЧНА ХАРАКТЕРИТСИКА І ПЕРЕВАГИНизька втрата тиску – компактний корпус – внутрішній повітряний циліндр –послідовність дій та суворий контроль якості забезпечує тривалий термінексплуатації та надійний термін служби пневматичного донного клапана.• Високоякісний литий під тиском корпус такомплектуючі вироби, що відповідають міжнароднимстандартам сприяють тривалостіексплуатаційного періоду• Легка алюмінієва конструкція здатна нести високінавантаження.• Зовнішня роздільна канавка відповідає стандартамTTMA та NTTC DOT 406. В аварійній ситуації руйнуваннявідбувається за її перерізом, що запобігає втратігерметичність клапана.• Закриття здійснюється за допомогою самоцентруючогопоршня плунжера та пружини стиснення.• Знімна кришка дозволяє виконувати замінуелементів ущільнювачів без демонтажу всього клапана.• Ремонтні комплекти запасних частин відповідають різниммоделям клапанів EW, що дозволяє уникнути проблем ззапасні деталі.• Приєднувальний фланець відповідає стандарту TW 01• Встановлено сітчастий фільтр як стандартну конфігураціюдля запобігання пошкодженню ущільнень.• Механізм для відкриття вручну у разі аварійного розвантаження.• Гідродинамічний дизайн корпусу сконструйований длямінімізації втрати тиску при великих обсягахпропущеного продукту.• Послідовний повітряний циліндр дозволяє чітковстановити, положення відкрито/закрито.• Ущільнення з матеріалу Viton стійкі довисокооктановому паливу та його добавкам.• Простота в обслуговуванні дозволяє проводити заміну поршняповітряного циліндра без зняття клапана із трубопроводу.• З'єднання з повітряною живильною лінією діаметром 6мм. Варіанти для замовлення: Опис варіантівF7000011 Аварійний клапан, 4” механічний, 90°, фланець TTMA, Viton, без екрануF7000031 Аварійний клапан, 4” механічний, 90°, фланець TTMA, Viton, з екраномF7001041 Аварійний клапан, 4” механічний, 90° коліно, Victaulic, Viton, без екрануF7020221 Аварійний клапан, 4" пневматичний, коліно 90°, фланець TTMA, з екраномF7023221 Аварійний клапан, 4" пневматичний, 90° стандартне коліно, TW фланець, з екраномF7033221 Аварійний клапан, 4" пневматичний, 90° проміжне коліно, TW фланець, з екраномF7043221 Аварійний клапан, 4" пневматичний, 90° низькопрофільне коліно, TW фланець, з екраномF7063221 Аварійний клапан, 4" пневматичний, TW фланець, з екраномF7063621 Аварійний клапан, 4" пневматичний, збалансований під тиском, фланець TW, з екраномF7051204K Аварійний клапан, 3” пневматичний, коліно 90°, Victaulic, VitonF0335004 Аварійний клапан, 3” механічний, коліно 90°, фланець TTMA, Viton, з екраном
